日處理500噸鉻鐵礦選礦廠設備清單：完整配置與技術參數

日處理500噸是鉻鐵礦選礦廠的一個中型規模，常見于國內民營選廠和海外礦山的配套選廠。這個規模需要平衡設備投資與處理能力，設備選型既要滿足500噸/日的處理量要求，又要考慮運行的穩定性和維護的便利性。本文提供一套完整的日處理500噸鉻鐵礦選礦廠設備清單，包含各段設備的型號規格、技術參數、數量配置和選型依據，為選廠建設或改造提供參考。

設計基礎參數

在列出設備清單之前，先明確設計所采用的基礎參數。不同礦石性質的設備配置會有差異，以下按最常見的巖漿型鉻鐵礦設定。

原礦性質

• 礦石類型：巖漿型鉻鐵礦，伴生蛇紋石、橄欖石、滑石

• 原礦品位：Cr?O? 10%-15%

• 礦石真密度：3.8-4.2 t/m3

• 礦石松散密度：1.8-2.0 t/m3

• 礦石硬度：普氏硬度系數f=10-13

• 給礦最大粒度：≤400mm（粗碎前）

• 原礦含水量：5%-8%

• 含泥量：5%-10%

生產指標

• 日處理量：500噸/天（干礦）

• 工作制度：每天20小時，年工作300天

• 年處理能力：15萬噸

• 磨礦細度：-200目占60%-65%

• 精礦品位：Cr?O? ≥44%

• 回收率：≥75%

• 精礦水分：≤10%

工藝路線
三段破碎+一段閉路磨礦+螺旋溜槽粗選+搖床精選+磁選掃選的聯合工藝。

給料與粗碎段設備

粗碎段的任務是將最大400mm的原礦破碎到100mm以下，為中碎做準備。

振動給料機

振動給料機負責將原礦倉中的物料均勻、連續地送入顎式破碎機，同時具備一定的預篩分功能。

推薦型號：GZG-1100型振動給料機

• 槽體尺寸：1100×3500mm

• 給料粒度：≤500mm

• 處理能力：80-120噸/小時

• 電機功率：2×1.5kW（振動電機）

• 安裝傾角：0°-10°可調

• 數量：1臺

選型說明：給料機能力需大于粗碎機處理能力，留有余量。槽體下方可配置預篩分篩條，間距80-100mm，提前分離細粒物料。

顎式破碎機（粗碎）

粗碎選用顎式破碎機，結構簡單、維護方便，適合處理大塊硬巖。

推薦型號：PE-600×900型顎式破碎機

• 進料口尺寸：600×900mm

• 最大給料粒度：≤480mm

• 排礦口調整范圍：75-125mm

• 處理能力：50-80噸/小時（排礦口100mm時）

• 電機功率：75kW

• 設備重量：約17噸

• 數量：1臺

選型說明：日處理500噸，按20小時計算為25噸/小時，PE-600×900的處理能力完全滿足并有較大余量，可以應對礦石硬度波動。顎板采用高錳鋼材質（Mn13），預計壽命1200-1500小時。

中碎段設備

中碎的任務是將100mm以下的物料破碎到30mm左右。

標準圓錐破碎機

中碎推薦標準型圓錐破碎機，破碎效率高、產品粒度均勻。

推薦型號：PYB-1200型標準圓錐破碎機

• 破碎錐直徑：1200mm

• 最大給料粒度：≤100mm

• 排礦口調整范圍：20-35mm

• 處理能力：50-70噸/小時（排礦口28mm時）

• 電機功率：110kW

• 設備重量：約24噸

• 數量：1臺

選型說明：PYB-1200的處理能力在50-70噸/小時，按25噸/小時的給料量，設備負荷約40%-50%，運行輕松。如果預算允許，也可以選擇液壓圓錐破碎機，調節排礦口更方便。

細碎段設備

細碎的任務是將30mm左右的物料破碎到12mm以下，為磨礦做準備。細碎與振動篩形成閉路循環。

短頭圓錐破碎機

細碎推薦短頭型圓錐破碎機，平行帶長、產品細度好。

推薦型號：PYD-1200型短頭圓錐破碎機

• 破碎錐直徑：1200mm

• 最大給料粒度：≤50mm

• 排礦口調整范圍：5-15mm

• 處理能力：35-55噸/小時（排礦口10mm時）

• 電機功率：110kW

• 設備重量：約25噸

• 數量：1臺

選型說明：如果礦石硬度較高（f>13），建議選型放大一檔至PYD-1300或同級別，處理能力可達65-80噸/小時，運行更從容。排礦口設置在10-12mm，可以控制破碎產品P80在12mm以下。

圓振動篩（細碎閉路）

圓振動篩與細碎圓錐破形成閉路，控制最終破碎產品粒度。

推薦型號：2YK-1848型圓振動篩

• 篩面層數：2層

• 篩面尺寸：1800×4800mm

• 篩孔尺寸：上層12mm，下層6mm（或單層12mm）

• 篩面面積：8.64㎡/層

• 處理能力：40-80噸/小時

• 振動頻率：850-1000次/分

• 電機功率：15kW

• 數量：1臺

選型說明：篩分效率按85%計算。上層篩孔12mm，篩上物（>12mm）返回細碎圓錐破再碎；下層篩孔6mm或4mm，可產出更細的入磨物料。如果場地空間有限，可用單層篩，只控制12mm上限。

磨礦與分級段設備

磨礦段是整個選廠能耗最高的環節，設備選型需要充分考慮處理量和磨礦細度的匹配。

格子型球磨機

一段閉路磨礦，磨礦細度要求-200目占60%-65%。

推薦型號：MQG-2430型格子型球磨機

• 筒體直徑：2400mm

• 筒體長度：3000mm

• 筒體轉速：22.5轉/分鐘

• 處理能力：20-35噸/小時（按新生成-200目計）

• 最大裝球量：約30噸

• 電機功率：280kW

• 設備重量：約50噸

• 數量：1臺

選型說明：日處理500噸，小時處理量20.8噸，MQG-2430的處理能力完全滿足。如果礦石硬度較高或要求更細的磨礦細度，可選用MQG-2736型（筒體長3600mm），電機功率提高到400kW，磨礦能力更充裕。

雙螺旋分級機

與球磨機配套的分級設備，控制溢流細度。

推薦型號：2FG-20型雙螺旋分級機

• 螺旋直徑：2000mm（雙螺旋）

• 水槽長度：約8500-9000mm

• 溢流細度調節：0.15-0.30mm（約60%-80% -200目）

• 返砂處理能力：100-200噸/小時

• 溢流處理能力：40-80噸/小時

• 電機功率：2×7.5kW

• 數量：1臺

選型說明：螺旋分級機結構簡單、運行可靠，適合中等細度的分級要求。分級機與球磨機形成閉路，返砂比控制在200%-300%之間。溢流濃度控制在30%-35%之間，進入后續選別作業。

選別段設備

選別段采用螺旋溜槽粗選+搖床精選+磁選掃選的聯合工藝，重選為主、磁選為輔。

螺旋溜槽（粗選）

螺旋溜槽處理能力大、運行成本低，適合粗粒級重選。

推薦型號：BL-1500型螺旋溜槽

• 螺旋直徑：1500mm

• 圈數：4-5圈

• 處理能力：4-8噸/小時（干礦量）

• 給礦濃度：25%-35%

• 給礦粒度：0.1-3mm

• 水量：2-5噸/小時·臺

• 電機功率：給料泵功率（單臺溜槽無動力）

• 數量：6-8臺

選型說明：按20.8噸/小時的原礦處理量，扣除破碎損失和磨礦水分，實際進入選別的礦量約18-20噸/小時。配置6-8臺螺旋溜槽并聯運行，單臺負荷2.5-3.3噸/小時，遠低于上限，分選效果有保障。

螺旋溜槽產出三種產品：精礦（進入搖床精選）、中礦（返回或進入掃選）、尾礦（進入磁選掃選）。

搖床（精選）

搖床用于處理螺旋溜槽產出的粗精礦，提高最終精礦品位。

推薦型號：6S-4500型搖床

• 床面尺寸：4500×1850mm

• 沖程：8-22mm可調

• 沖次：240-360次/分可調

• 處理能力：1-2噸/小時·臺

• 給礦濃度：20%-30%

• 給礦粒度：0.02-2mm

• 電機功率：1.1kW/臺

• 數量：6-8臺

選型說明：螺旋溜槽粗精礦產率按8%-12%計算，每小時約1.6-2.4噸。6-8臺搖床并聯，單臺處理量0.3-0.5噸/小時，負荷較低，有利于獲得高品位精礦。搖床的精礦品位可達到44%-48%。

濕式磁選機（掃選）

磁選用于回收重選尾礦中的細粒級鉻鐵礦。

推薦型號：CTB-1024型濕式筒式磁選機

• 筒體直徑：1050mm

• 筒體長度：2400mm

• 磁場強度：0.5T-0.6T（5000-6000Gs）

• 處理能力：25-35噸/小時（礦漿量）

• 給礦濃度：20%-30%

• 電機功率：3kW/臺（筒體傳動）

• 數量：2臺

選型說明：配置2臺CTB-1024并聯運行，處理全部尾礦（約15-18噸/小時干礦量）。磁選精礦品位約38%-42%，并入總精礦；磁選尾礦進入尾礦系統。如果細粒級含量較高（-200目>40%），建議改用高梯度磁選機，如SLon-1000型，背景場強0.8T，處理能力15-20噸/臺時，需配置2臺。

脫水段設備

精礦濃縮機

濃縮機用于提高精礦濃度，為過濾作業做準備。

推薦型號：NZ-9型中心傳動濃縮機

• 濃縮池直徑：9000mm

• 處理能力：5-10噸/小時（按干精礦計）

• 底流濃度：45%-50%

• 電機功率：3kW

• 數量：1臺

選型說明：精礦產率按15%-20%計算，干精礦約3-4噸/小時。NZ-9的處理能力充裕。精礦給入濃縮機前濃度約20%-25%，濃縮后達到45%-50%。

圓盤過濾機

過濾機將濃縮后的精礦進一步脫水至成品水分。

推薦型號：PG-39型圓盤過濾機

• 過濾面積：39㎡

• 處理能力：6-10噸/小時（干精礦）

• 濾餅水分：8%-12%

• 電機功率：約15kW（含真空泵）

• 數量：1臺

選型說明：PG-39的處理能力大于實際精礦量，過濾膜片壽命約6-12個月。如果對精礦水分要求更高（≤8%），可選用陶瓷過濾機，但設備投資約增加1.5-2倍。

尾礦濃縮機

尾礦漿需要濃縮后排放或輸送至尾礦庫。

推薦型號：NZ-12型中心傳動濃縮機

• 濃縮池直徑：12000mm

• 處理能力：按礦漿量計約300-400m3/天

• 底流濃度：40%-50%

• 電機功率：4kW

• 數量：1臺

選型說明：尾礦量約17-18噸/小時干礦，礦漿量約200-300m3/天。NZ-12濃縮機直徑12米，處理能力足夠。底流進入尾礦庫，溢流清水返回生產系統循環使用。

輔助設備

渣漿泵

• 給礦泵：2-3臺，功率15-22kW

• 分級機溢流泵：1-2臺，功率11-15kW

• 精礦輸送泵：1-2臺，功率7.5-11kW

• 尾礦輸送泵：2臺（一用一備），功率30-45kW

• 回水泵：1-2臺，功率15-22kW

皮帶輸送機

• 原礦倉至粗碎：B800×15m，功率7.5kW

• 粗碎至中碎：B650×25m，功率5.5kW

• 中碎至細碎緩沖倉：B650×12m，功率5.5kW

• 細碎至振動篩：B650×18m，功率5.5kW

• 篩上返回細碎：B500×20m，功率4kW

• 篩下至粉礦倉：B650×25m，功率5.5kW

• 粉礦倉至球磨機：B500×12m或給料機

除鐵器

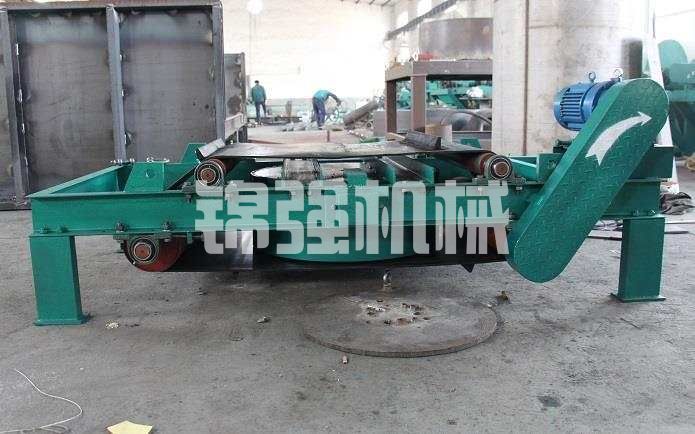

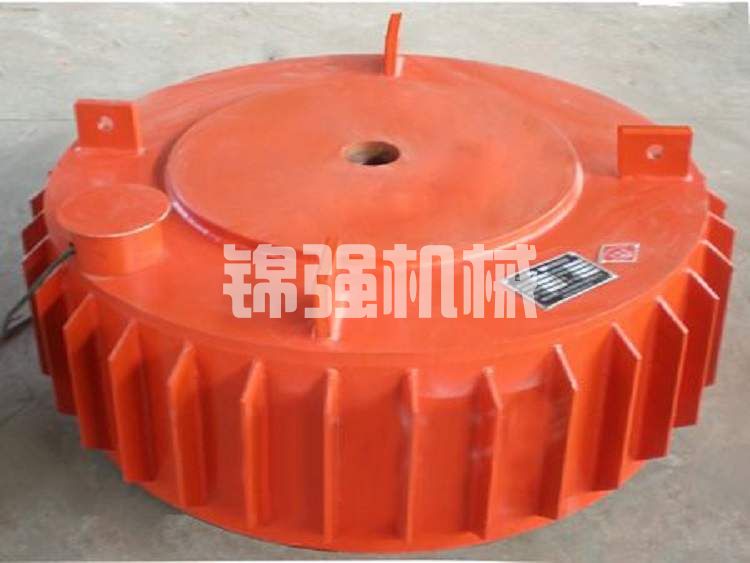

• RCYD-8型永磁除鐵器，安裝在細碎前皮帶上方，功率1.5kW

除塵器

• DMC-160型脈沖布袋除塵器，處理風量12000-15000m3/h，功率15kW

電氣控制系統

• 集中控制柜和現場操作箱

• 變頻器（球磨機給料、渣漿泵等）

• 電線電纜及橋架

完整設備清單匯總表

裝機總功率：約790-810kW

備注：實際運行功率約為裝機功率的65%-75%，約510-590kW。

投資估算

設備采購費用：約280-350萬元

• 破碎篩分設備：80-100萬元

• 磨礦分級設備：70-85萬元（球磨機占比大）

• 選別設備：50-65萬元

• 脫水設備：35-45萬元

• 輔助設備及電氣：45-55萬元

土建工程：約150-200萬元

• 破碎車間、磨礦車間、選別車間、精礦脫水車間

• 原礦倉、粉礦倉、精礦堆場

• 尾礦濃縮池及回水池

• 辦公及生活設施

安裝及其他：約50-70萬元

• 設備安裝：20-30萬元

• 管道和電氣安裝：15-20萬元

• 調試及試運行：8-12萬元

• 其他：7-10萬元

總投資估算：約480-620萬元

運行成本參考

• 電耗：25-30度/噸礦，約15-18元/噸

• 鋼球消耗：0.8-1.0kg/噸，約5-6元/噸

• 襯板及耐磨件：約2-3元/噸

• 水耗（補充新水）：約1.5-2元/噸

• 人工：每班8人，三班約25人，年人工約150-180萬元，噸礦約10-12元

• 備件維修：約3-4元/噸

• 管理及其他：約3-4元/噸

噸礦運行成本：約40-49元/噸

關鍵選型說明

球磨機選型的余量問題：日處理500噸，小時處理20.8噸，MQG-2430設計處理能力20-35噸/小時，剛好卡在下限。如果礦石硬度偏高或后續有擴產計劃，建議選MQG-2736（處理能力35-50噸/小時），電機功率400kW。

圓錐破碎機的匹配：中碎PYB-1200和細碎PYD-1200是同一規格，備件通用，降低庫存成本。兩條圓錐破的電機功率都是110kW，電氣配置也一致。

螺旋溜槽和搖床的數量：建議按上限配置（8臺溜槽+8臺搖床），預留處理能力余量以應對礦石性質波動。實際運行時可根據需要開啟部分設備。

脫水設備的能力匹配：精礦產率按18%計算，干精礦約3.75噸/小時。PG-39過濾機處理能力6-10噸/小時，有余量。如果產率超過25%，精礦量達到5噸/小時，需考慮PG-58型或兩臺PG-39并聯。

場地布局建議

日處理500噸選廠，建議場地面積4000-5000平方米。

原礦堆場需滿足5-7天用量，約2500-3500噸，面積500-700平方米。

破碎車間緊鄰原礦堆場，減少倒運距離。磨礦車間與破碎車間用皮帶連接，高差充分利用重力下料。

選別車間布置在磨礦車間下方，利用高差自流，減少泵送環節。精礦脫水車間靠近選別車間，尾礦濃縮池布置在廠區低洼處。

總結

日處理500噸鉻鐵礦選礦廠的設備配置，核心設備包括PE-600×900顎破、PYB-1200標準圓錐破、PYD-1200短頭圓錐破、MQG-2430球磨機、2FG-20螺旋分級機、BL-1500螺旋溜槽（6-8臺）、6S-4500搖床（6-8臺）、CTB-1024磁選機（2臺）以及配套的濃縮和過濾設備。

這套配置以重選為主、磁選為輔，適用于中等硬度、中低含泥量的巖漿型鉻鐵礦。裝機總功率約800kW，噸礦運行成本約40-49元，總投資約480-620萬元。按精礦品位≥44%、回收率≥75%計算，年處理15萬噸原礦可產出精礦約2.7-3.5萬噸，具備良好的經濟效益。

選廠建設時，建議在設備清單基礎上根據具體礦石性質進行微調，并預留10%-15%的處理能力余量，以應對礦石性質波動和未來擴產需求。
