海濱砂錫礦選礦工藝與設備解決方案

海濱砂錫礦選礦工藝與設備解決方案

海濱砂錫礦跟河床砂錫礦不一樣。海邊的礦是海浪長期沖刷富集的，重礦物種類特別雜。錫石、鋯英石、金紅石、鈦鐵礦、獨居石、磁鐵礦，這些東西攪在一起，比重都差不多，都在四到七之間。想單獨把錫石拎出來，難度比處理單一錫礦大得多。今天把海濱砂錫礦的選礦工藝與設備解決方案從頭到尾講清楚。包括礦石特點、工藝流程、設備配置、重礦物分離方法，以及幾個典型規模的具體方案。

海濱砂錫礦的特殊性

先搞清楚海濱砂錫礦跟陸地上的有什么不同。原礦品位一般不高，錫品位通常在0.1%到0.3%之間。但重礦物總含量高，有時達到百分之十到三十。這些重礦物里，除了錫石還有鋯英石、金紅石、鈦鐵礦等，都是有價值的伴生礦物。

錫石粒度通常很細，大部分在0.1到0.5毫米之間。這個粒級范圍里，重選分離效果會明顯下降。而且細粒錫石容易被細泥包裹，洗礦脫泥做不好，回收率會很低。

海濱砂礦還有一個特點，含鹽。海水浸染過的砂礦含有氯化物，對設備有腐蝕性。選礦用水如果直接用海水，還要考慮鹽分對重選和浮選的影響。

這些特點決定了海濱砂錫礦的選礦工藝不能照搬陸地上的方案。粗選富集、重礦物分離、細粒回收、防腐防銹，這幾件事都要專門考慮。

工藝流程設計

海濱砂錫礦的選礦工藝可以分為四個階段。預先富集、重礦物分離、錫石精選、尾礦處理。

預先富集階段的任務是把大量輕礦物石英砂甩掉，得到重礦物混合精礦。海濱砂礦的原礦中石英砂占百分之七十到九十，直接進入精細分離設備根本不現實，必須先粗選富集。

預先富集用螺旋溜槽。海濱砂礦的粒度均勻，含泥量低，非常適合螺旋溜槽處理。原礦經過篩分去掉大于2毫米的粗粒廢石和貝殼后，進入螺旋溜槽粗選。螺旋溜槽產出重礦物粗精礦和尾礦。重礦物粗精礦產率一般在百分之三到十，尾礦主要是石英砂，可以水采回填或者作為建材。

一段螺旋溜槽的重礦物粗精礦品位還不夠，需要經過二段甚至三段螺旋溜槽再選。二段螺旋溜槽的精礦進入重礦物分離階段，中礦返回一段，尾礦排掉。

重礦物分離階段的任務是把錫石從混合重礦物中分離出來。海濱砂礦的重礦物種類多，單靠重選分不干凈，必須組合磁選和電選。

重礦物粗精礦先經過脫水、烘干，然后進入磁選。磁選的目的不是選錫石，而是先把強磁性礦物鈦鐵礦和磁鐵礦去掉。鈦鐵礦是強磁性礦物，用弱磁選機就能吸走。磁場強度8000到12000高斯，分選一到兩次。磁選出來的鈦鐵礦精礦可以作為副產品銷售。

磁選后的非磁性產品主要是錫石、鋯英石、金紅石。這三種礦物的比重和導電性有差異，用電選可以分離。電選機的高壓電極調到20000到30000伏。導電性最好的金紅石被吸附到滾筒上成為導體產品。中等導電性的錫石成為中等導體產品。不導電的鋯英石成為非導體產品。

一次電選可能分得不夠干凈，需要二段甚至三段電選。二段電選把中等導體產品再分一次，提高錫石品位。三段電選處理非導體產品，回收可能損失的細粒錫石。

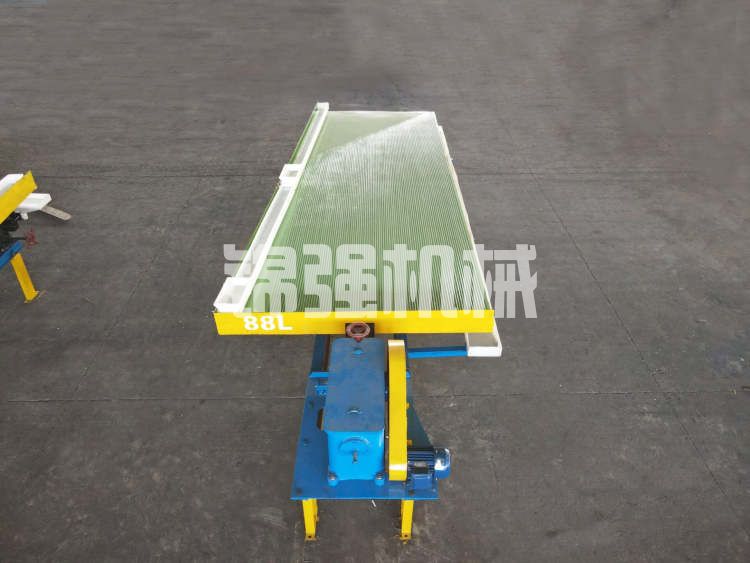

錫石精選階段的任務是進一步提升錫石精礦的品位。電選產出的錫石產品品位一般在百分之四十到六十，如果客戶要求更高品位，可以用搖床再選一次。搖床的分選精度高，能把夾雜的少量鋯英石和金紅石去掉，把錫石品位提升到百分之六十五以上。

細粒回收是海濱砂錫礦的一個難點。如果原礦中細粒錫石占比高，螺旋溜槽回收效果差。需要在預先富集階段增加離心選礦機，專門回收0.074毫米以下的細粒錫石。離心選礦機的精礦進入搖床進一步富集，尾礦排掉。

尾礦處理階段。最終尾礦主要是石英砂，不含重金屬和藥劑，可以直接回填或者作為建材。如果尾礦中還有少量重礦物，可以再走一遍掃選。

日處理500噸規模的設備配置

日處理500噸海濱砂錫礦選廠，是一個比較典型的中型規模。按年生產300天、日運行20小時計算，小時處理量25噸。

篩分工段。原礦先經過圓筒篩去掉大于2毫米的粗粒廢石和貝殼。圓筒篩直徑1.2米、長度4米，篩孔2毫米，處理量每小時30到40噸。圓筒篩可以加噴水管，沖洗掉表面的鹽分和細泥。篩上廢石排掉，篩下礦漿進入礦漿池。

預先富集工段。用螺旋溜槽進行粗選和掃選。配置24到30臺直徑1.2米的螺旋溜槽，疊成4層，每層6到8臺。一段螺旋溜槽產出重礦物粗精礦和尾礦。尾礦再進入二段螺旋溜槽掃選，回收損失的錫石。二段精礦返回一段，二段尾礦排掉。

螺旋溜槽的重礦物粗精礦產率約百分之五，每小時約1.25噸。這個量不大，可以收集起來集中處理。

重礦物分離工段。這個工段處理量小，但設備投資不小。需要烘干系統、磁選機、電選機。

烘干用回轉烘干機或者流化床烘干機，把重礦物粗精礦的水分降到百分之一以下。烘干機直徑0.8到1米，長度6到8米，每小時處理1到2噸。

磁選用滾筒式弱磁選機，磁場強度10000高斯，分選一到兩次。磁選產出鈦鐵礦精礦和非磁性產品。

電選用滾筒式電選機，電壓25000伏，分選兩到三次。電選產出金紅石、錫石、鋯英石三種產品。錫石品位約百分之四十五到五十五。

如果需要更高品位的錫石，可以再加一臺搖床。搖床床面面積4.5到7.5平方米，每小時處理0.3到0.5噸。搖床精礦品位可以提升到百分之六十五以上。

日處理500噸海濱砂錫礦選廠的設備投資。篩分和螺旋溜槽部分約30到40萬，烘干系統約15到20萬，磁選和電選系統約40到60萬，輔助設備約10到15萬。總投資約95到135萬。土建投資約50到80萬。合計約150到215萬。

日處理1000噸規模的設備配置

日處理1000噸的海濱砂錫礦選廠，設備數量翻倍，單機規格也更大。

篩分工段用直徑1.5米、長度5米圓筒篩2臺并聯。預先富集用螺旋溜槽50到60臺，疊成5層。重礦物分離工段的烘干機直徑1.2米、長度8到10米，每小時處理2到3噸。磁選機用2到3臺并聯，電選機用3到4臺并聯。

日處理1000噸的設備投資。篩分和螺旋溜槽部分約50到70萬，烘干系統約25到35萬，磁選和電選系統約80到120萬，輔助設備約20到30萬。總投資約175到255萬。土建投資約100到150萬。合計約275到405萬。

移動式方案

海濱砂錫礦一般分布在海灘和近岸地帶，礦體往往比較長條，有時候需要移動開采。對于這種情況，可以采用移動式方案。

移動式方案的核心是預先富集模塊。把圓筒篩和螺旋溜槽組集成在一個拖車底盤上，處理量每小時20到30噸。重礦物粗精礦收集后，運到固定廠集中處理烘干、磁選、電選。

移動式模塊的優點是靈活。沿著海岸線一邊采一邊選，粗精礦積累到一定量再運回去處理。不需要在海灘上建烘干和電選車間，避免了鹽霧腐蝕設備。

移動式模塊的投資約40到60萬。加上固定處理廠的烘干磁選電選系統約60到80萬，總投資約100到140萬。

防腐和防銹措施

海濱砂錫礦選礦設備必須考慮防腐防銹。海水和鹽霧對金屬設備的腐蝕速度比淡水快三到五倍。

接觸礦漿的設備，圓筒篩、螺旋溜槽、管道、泵，盡量用不銹鋼材質或者工程塑料。螺旋溜槽的槽面用聚氨酯，支架用熱鍍鋅或者不銹鋼。圓筒篩的筒體用不銹鋼板焊接，或者碳鋼襯橡膠。管道用UPVC或者HDPE，閥門用不銹鋼或者工程塑料。

不接觸礦漿的設備，電機、減速機、電控柜，要放在室內或者加防護罩。戶外設備要選防護等級IP55以上的。電氣接頭要做防水處理，電纜要用耐腐蝕的。

烘干機、磁選機、電選機這些設備，碳鋼部分要涂裝重防腐涂料，環氧富鋅底漆加環氧云鐵中間漆加聚氨酯面漆，涂層總厚度200微米以上。

定期維護也很重要。每班結束后用淡水沖洗設備表面的鹽分。每周檢查一次防腐涂層的狀況，破損的地方及時修補。軸承和潤滑點要縮短加油周期，防止鹽分進入。

海濱砂礦的優勢

海濱砂錫礦選礦比陸地上的復雜，但也有優勢。原礦粒度均勻，含泥量低，不需要強力洗礦。重礦物含量高，粗選富集效率高。而且海濱砂礦往往伴生鋯英石、金紅石、鈦鐵礦，這些副產品可以增加收益。

以一個日處理500噸的海濱砂錫礦選廠為例。原礦錫品位0.15%，重礦物總含量百分之八。回收率錫75%、鋯英石60%、金紅石65%、鈦鐵礦70%。年產錫精礦含錫量約168噸，鋯英石精礦約240噸，金紅石精礦約130噸，鈦鐵礦精礦約420噸。錫按18萬一噸、鋯英石按1萬一噸、金紅石按1.2萬一噸、鈦鐵礦按0.2萬一噸計算，年產值約4200萬。副產品的價值超過了主產品。

這個賬說明，海濱砂錫礦選礦不能只盯著錫石。把伴生的重礦物一起收回來，經濟效益會好很多。

海濱砂錫礦選礦的工藝和設備解決方案，核心是分階段處理。螺旋溜槽做粗選富集，把大量石英砂甩掉。烘干后磁選分離鈦鐵礦，電選分離錫石、鋯英石、金紅石。三個副產品都有價值，一個礦等于四個礦。設備選型要注意防腐防銹，不銹鋼和聚氨酯是首選。移動式方案適合長條狀礦體，粗選模塊跟著采場走，精選在固定廠集中處理。這套方案在國內外多個海濱砂錫礦上驗證過，技術成熟、經濟可行。
